Кабельные линии — один из главных путей распространения пожара по объекту: оболочки из ПВХ-пластиката, полиэтилена и резины горючи, и огонь идёт по кабельной трассе из помещения в помещение. Огнезащита кабеля сдерживает распространение пламени по оболочкам и даёт время на эвакуацию и тушение. На практике применяют два решения: огнезащитную краску (вспучивающийся состав) и огнезащитную сетку. Разберём, как они работают и где какое уместно.
Зачем нужна огнезащита кабеля
Задача — не дать пламени распространяться по поверхности кабелей и по пучкам. Огнезащитную эффективность оценивают по ГОСТ Р 53311 (методы определения огнезащитной эффективности кабельных покрытий) и ГОСТ IEC 60332-3-22 (распространение пламени по вертикальным пучкам, категория А). Отдельное критичное место — кабельные проходки через стены и перекрытия: через них огонь и дым переходят между отсеками.
Важный для эксплуатации показатель — коэффициент снижения длительно допустимого тока кабеля: любое покрытие добавляет вокруг жилы слой, и он не должен заметно ухудшать теплоотдачу. У обоих решений STABITERM этот коэффициент не менее 0,98, то есть огнезащита практически не «крадёт» токовую нагрузку линии.
Огнезащитная краска Стабитерм-225

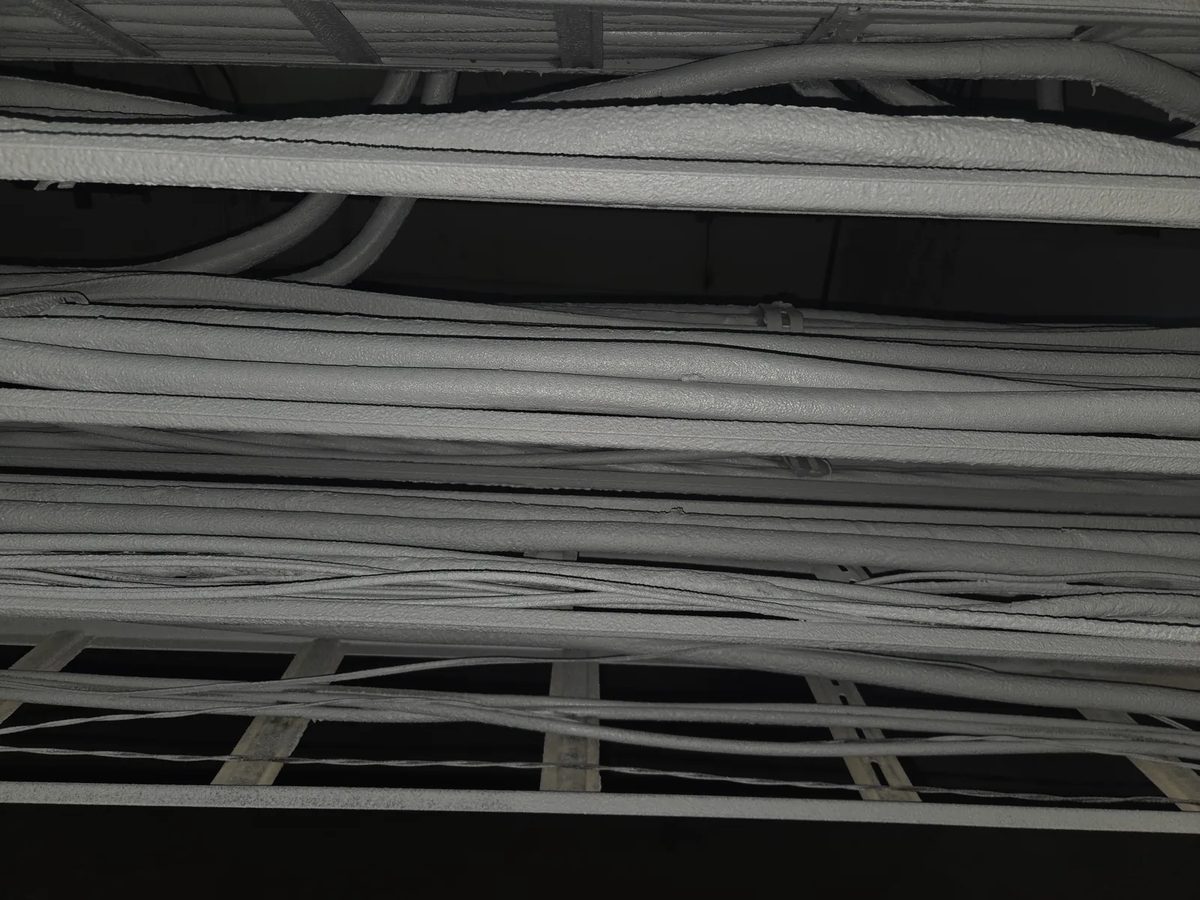

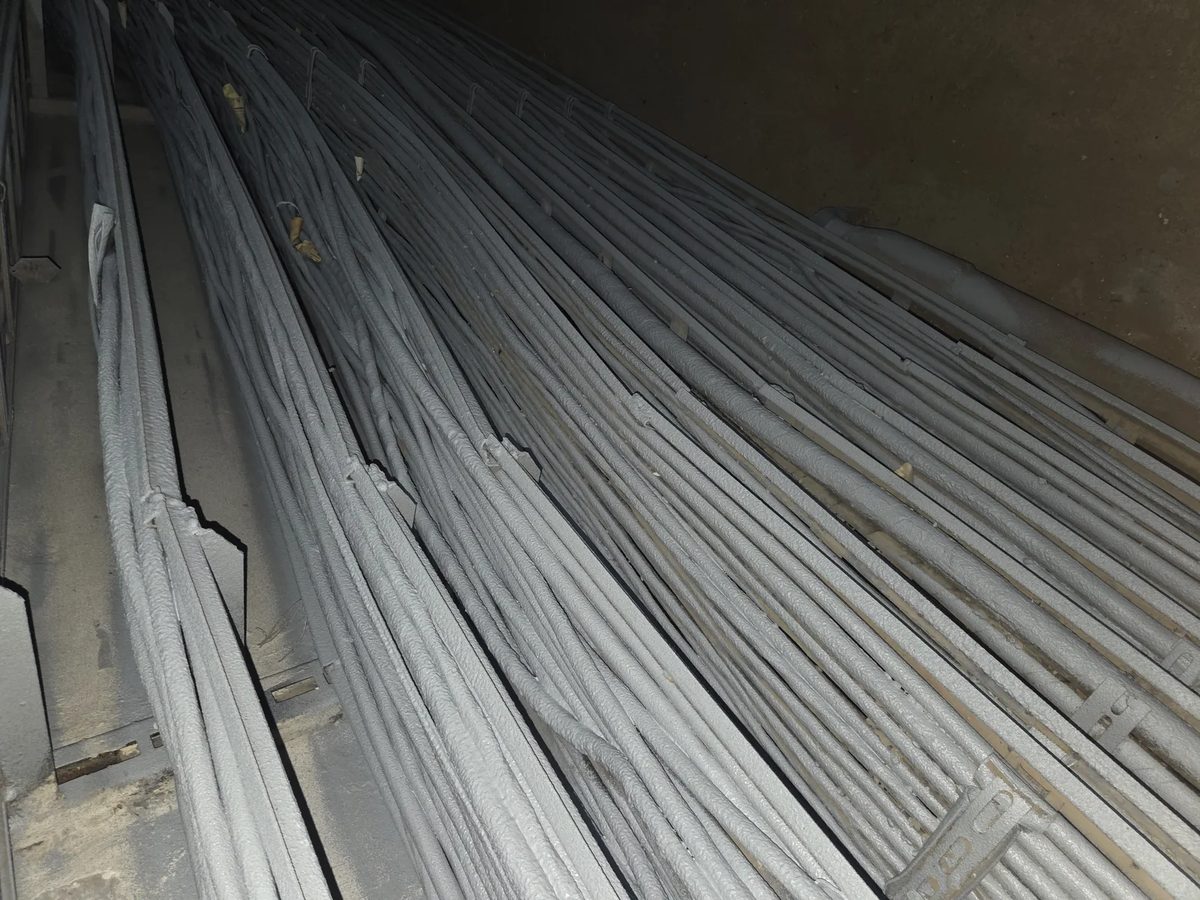

Стабитерм-225 — огнезащитный состав на водной основе для защиты кабелей. Наносится прямо на поверхность кабеля; при нагреве вспучивается и образует пористый теплоизолирующий слой, сдерживающий возгорание и распространение горения.
Основные параметры (по документации производителя):
- назначение: одиночные кабели и пучки с оболочками из ПВХ, резины, полиэтилена; внутри помещений и в открытой атмосфере (районы УХЛ, ХЛ);
- цвет серый; массовая доля нелетучих веществ не менее 65%; плотность 1,30–1,40 г/см³;
- сухой слой не менее 0,8 мм при расходе около 1,36 кг/м²; наносится в 1–3 слоя;
- коэффициент снижения длительно допустимого тока не менее 0,98;
- срок службы: не менее 25 лет внутри помещений и не менее 20 лет в открытой атмосфере; сейсмостойкость до 9 баллов (шкала MSK-64).
Особенности применения:
- поверхность кабеля нужно подготовить — она должна быть сухой, чистой, без пыли, масла и повреждений оболочки;
- наносится безвоздушным распылением, кистью или валиком при температуре +5…+40 °C и влажности не более 80%; межслойная сушка 3–6 ч, полное высыхание около 24 часов;
- даёт сплошное покрытие любой геометрии — удобно для одиночных кабелей, сложных участков и открытых площадок;
- покрытие сплошное: для ремонта, замены или протяжки новых кабелей его приходится частично нарушать и восстанавливать.
Огнезащитная сетка Стабитерм-300

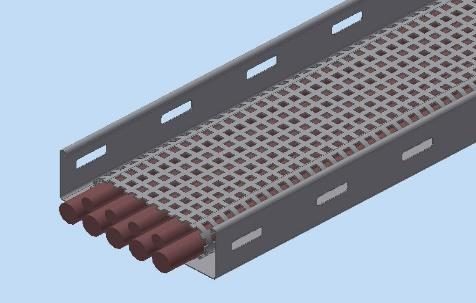

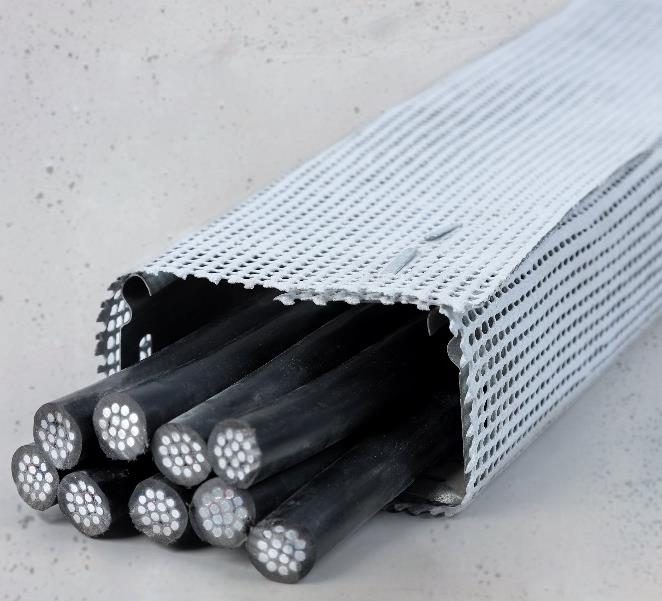

Стабитерм-300 — гибкая композитная огнезащитная сетка. При нагреве она вспучивается и образует пористый теплоизолирующий слой вокруг кабеля; монтируется в один слой.
Основные параметры (по документации производителя):
- вес полотна 860 г/м²; эффективная толщина не менее 1,2 мм; цвет серый; рулоны 1 м × 20 м;
- соответствует ТР ЕАЭС 043/2017; испытана по ГОСТ Р 53311, ГОСТ IEC 60332-3-22, IEC 60331-21 и EN 60332-3-22;
- длина обугленной части не более 1,5 м; коэффициент снижения тока не менее 0,98;
- срок службы не менее 30 лет; рабочий диапазон температур −60…+60 °C.
Особенности применения:
- не требует подготовки поверхности; монтаж сразу, при температуре от −25 до +60 °C;

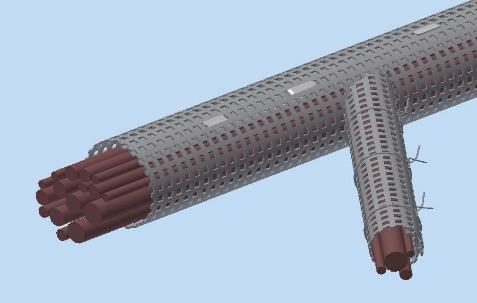

- быстрый монтаж и демонтаж — крепится клипсами или оцинкованной проволокой с шагом 40 см, нахлёст полотен 4±1 см; специальный инструмент не нужен;
- свободный доступ к кабелю: сетку отгибают, обслуживают линию и возвращают на место;
- замена и протяжка кабелей — без ограничений; сетка многоразовая.
Кабельные проходки
На трассе решение идёт по пучкам и лоткам; при переходе кабелей через стены внутреннюю зону проходки уплотняют негорючим материалом, чтобы перекрыть путь огню и дыму между помещениями. Кабельная проходка — отдельный узел, который проектируют и принимают отдельно от защиты трассы.
Краска или сетка: сравнение
- Токовая нагрузка: у обоих решений коэффициент снижения тока не менее 0,98 — практически не влияют.
- Подготовка поверхности: для краски нужна (сухая, чистая, обезжиренная); для сетки не нужна.
- Условия работ: краска — +5…+40 °C, влажность до 80%, сушка до суток; сетка — монтаж сразу при −25…+60 °C.
- Доступ, ремонт, протяжка: у краски затруднён (покрытие нарушают и восстанавливают); у сетки свободный, сетка многоразовая.
- Геометрия и условия: краска — одиночные кабели, сложные формы, открытая атмосфера, сейсмика до 9 баллов; сетка — пучки, лотки, протяжённые трассы, быстрый монтаж.
- Срок службы: краска — 25 лет в помещении / 20 лет снаружи; сетка — от 30 лет.
Что выбрать
Краска Стабитерм-225 удобна для одиночных кабелей и сложной геометрии, для открытых площадок и объектов с сейсмическими требованиями, где нужно сплошное покрытие. Сетка Стабитерм-300 оптимальна для протяжённых трасс, пучков и лотков, где важны быстрый монтаж и свободный доступ для обслуживания и протяжки кабелей. Нередко решения комбинируют, а кабельные проходки закрывают отдельно. Смотрите также обзор по огнезащитным краскам.
