Проходка — это узел, где кабели, трубы и другие коммуникации пересекают противопожарную преграду: стену, перегородку или перекрытие. Именно проходки чаще всего становятся слабым местом системы противопожарной защиты: через незащищённый узел огонь, дым и горячие газы за считанные минуты переходят в соседний пожарный отсек. Чтобы правильно выбрать решение, сначала разберём, какие типы узлов встречаются в строительстве и в чём сильные и слабые стороны каждого подхода, а затем — чем эти задачи закрывает СТАБИТЕРМ.
Часть 1. Виды узлов проходок в строительстве
По расположению преграды
- Проходки через стены и перегородки — вертикальная преграда, заполнение работает прежде всего против огня и дыма. Плюсы: проще монтаж и ревизия. Минусы: при большом числе кабелей трудно обеспечить плотность по всему сечению.
- Проходки через перекрытия (полы) — горизонтальная преграда: заполнение дополнительно несёт собственный вес и должно сопротивляться прогару снизу. Плюсы: надёжная отсечка между этажами. Минусы: сложнее в исполнении, выше требования к несущей способности узла.
По содержимому узла
- Одиночный кабель или труба — простой узел, легко герметизируется; минимальные затраты.
- Пучки кабелей, лотки и короба — сложная геометрия и воздушные зазоры между кабелями; выше надёжность прокладки, но труднее обеспечить герметичность и последующую ревизию.
- Металлические трубы — проводят тепло, требуют учёта теплопередачи через узел.
- Пластиковые трубы — при пожаре плавятся и оставляют открытое сечение, поэтому нужны вспучивающиеся (интумесцентные) элементы, перекрывающие проём.
- Транзитные и комбинированные узлы — сочетают разные коммуникации; самые сложные для герметизации.
По конструкции заполнения
- Сухие разборные узлы (модульные блоки, подушки). Плюсы: быстрый монтаж, лёгкая ревизия и добавление кабелей, повторное использование. Минусы: рассчитаны на типовые сечения, требуют аккуратного монтажа.
- Мокрые заделки (растворные и штукатурные составы). Плюсы: монолитность, прочность, долговечность, подходят под любые сечения. Минусы: нужно время на набор прочности, менее удобны при частой перекладке кабелей.
- Эластичная герметизация швов (в том числе деформационных). Плюсы: работает на подвижных узлах, аккуратный шов, не пропускает дым и газ. Минусы: рассчитана на швы и зазоры, не заменяет объёмную заделку крупных проёмов.
По требуемому пределу огнестойкости
Узлы проходок классифицируются по пределу огнестойкости (обозначается индексами целостности и теплоизолирующей способности). Чем выше требование к преграде, тем большего объёма и качества заполнения требует узел. Конкретный предел огнестойкости для каждой преграды задаётся проектной документацией объекта.
Часть 2. Что предлагает СТАБИТЕРМ для этих задач
Под каждый тип узла — своё решение из линейки СТАБИТЕРМ:
- Мокрая объёмная заделка проёмов и групповых проходок — заделочный состав СТАБИТЕРМ 008: прочный, не даёт усадки, служит десятилетиями.
- Швы, стыки и деформационные швы — огнестойкий герметик СТАБИТЕРМ 010: эластичный, наносится быстро, не пропускает дым и газ.
- Сухие разборные проходки, где важна ревизия и добавление кабелей — противопожарный блок СТАБИТЕРМ 021.
- Защита кабеля на подходе к узлу — огнезащитная сетка СТАБИТЕРМ 300 и краска СТАБИТЕРМ 225.
На практике решения комбинируют: объём проёма закрывают заделочным составом или блоком, а швы и примыкания герметизируют. Подбор материалов, расчёт расхода и требуемого предела огнестойкости выполняется под конкретный узел.

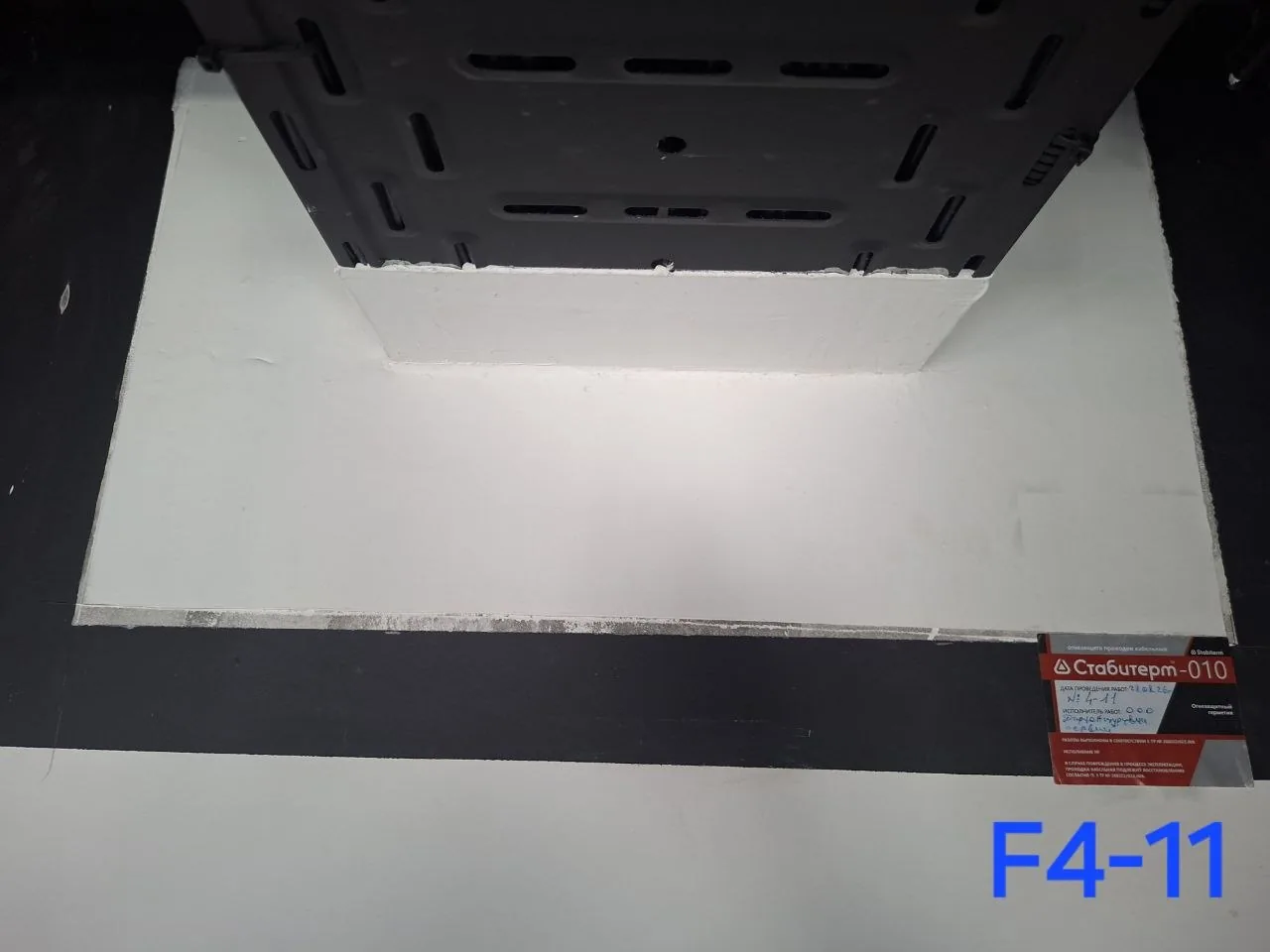

Примеры на объектах
Приёмка проходок на объекте

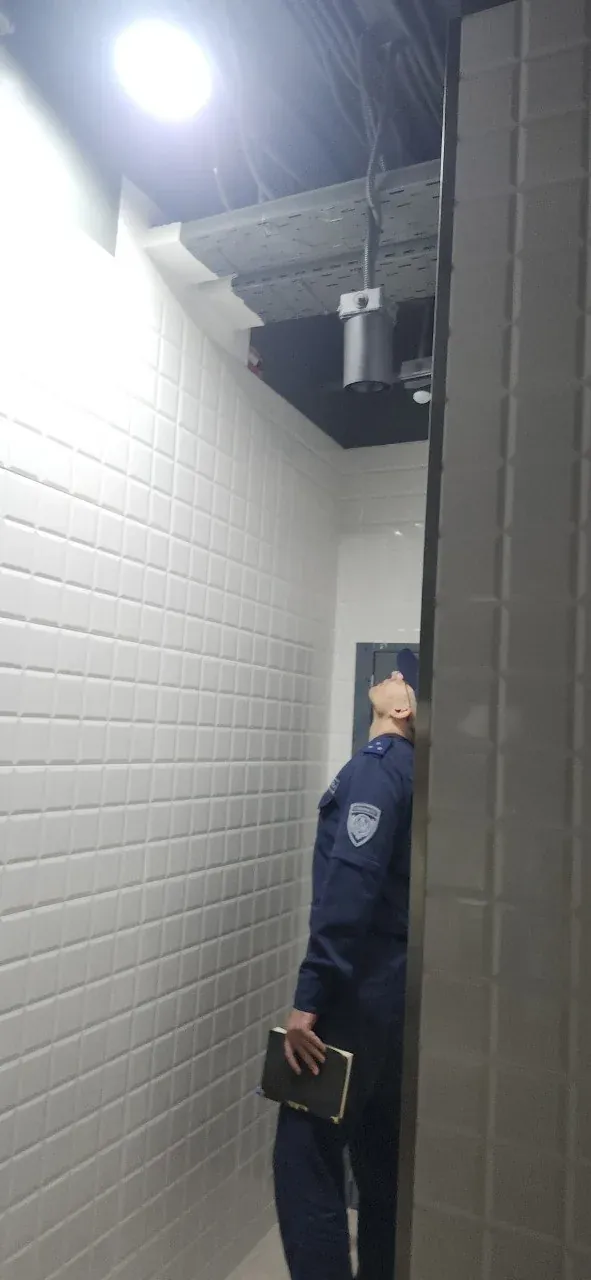

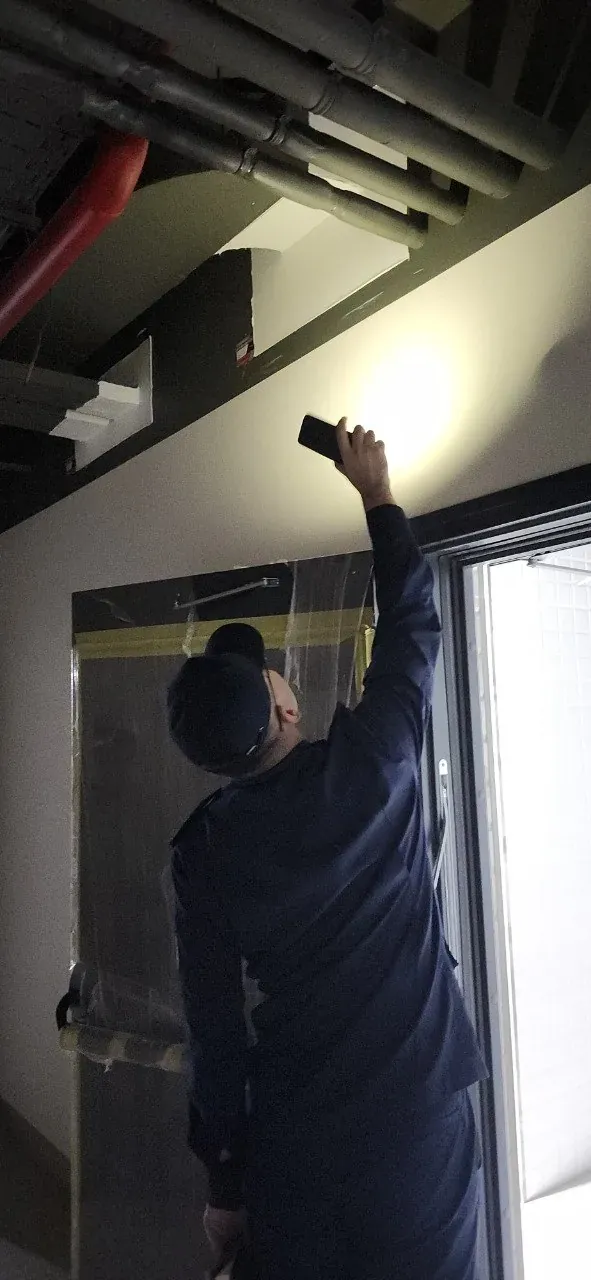

Готовые узлы проходок проверяет инспектор МЧС при сдаче объекта: осматривает заполнение проёмов, герметизацию швов и примыканий вокруг кабельных лотков и труб.
Кроме самих узлов инспектор проверяет документы на применённый материал:
- сертификат пожарной безопасности МЧС Республики Узбекистан;
- сертификат соответствия;
- паспорт качества на партию;
- акты скрытых работ;
- дату производства и срок годности применённого герметика и других материалов;
- номер партии материала;
- соответствие толщины покрытия требуемому пределу огнестойкости.
Поэтому документы на материал собираем заранее — вместе с поставкой.
Почему СТАБИТЕРМ
- Полная линейка материалов для огнезащиты проходок и кабеля в одном месте.
- Материалы в наличии на складе в Ташкенте — доставка в города республики на следующий день.
- Многолетнее применение материалов СТАБИТЕРМ на объектах Узбекистана: доказанная эффективность и длительный срок службы на действующих предприятиях.
- Поставка и техническое сопровождение в Ташкенте и по всему Узбекистану.
- Подбор состава, расчёт расхода и комплект технической информации под объект.
Частые вопросы
Чем закрыть кабельную проходку в стене?
Объём проёма закрывают заделочным составом СТАБИТЕРМ 008 или противопожарным блоком СТАБИТЕРМ 021, а швы и примыкания герметизируют огнестойким герметиком СТАБИТЕРМ 010. Конкретное решение зависит от размера проёма и требуемого предела огнестойкости.
Чем отличается блок от заделочного состава?
Блок — сухая разборная заделка: удобен там, где нужно добавлять или менять кабели и проводить ревизию. Заделочный состав даёт монолитную заделку под любое сечение проёма.
Можно ли потом проложить через заделку новый кабель?
Да. Заделочный состав СТАБИТЕРМ 008 демонтируется для прокладки новых кабелей и затем восстанавливается, а блок СТАБИТЕРМ 021 изначально рассчитан на разборку и повторную укладку.
